מהן השגיאות הנפוצות ביותר בתכנון מערכות מיגון אש פסיביות?

השגיאות הנפוצות ביותר בתכנון מערכות מיגון אש פסיביות כוללות איטום לקוי של חדירות צנרת וכבלים, התקנה שגויה של דלתות אש, חלוקה לא נכונה לאגפי אש, ושימוש בחומרים שאינם עומדים בתקן. טעויות אלו פוגעות ביכולת המבנה להכיל שריפה ולהגן על חיי אדם בזמן פינוי. מערכות מיגון אש פסיביות מהוות את קו ההגנה האחרון מפני התפשטות אש במבנים, ובניגוד למערכות אקטיביות כמו ספרינקלרים, הן אינן תלויות במתח חשמלי או לחץ מים לתפקודן התקין.

בעוד שמערכות מיגון אש אקטיביות זוכות לתשומת לב רבה, מערכות המיגון הפסיביות נדחקות לעיתים קרובות לשולי הדיון. נתונים של ארגון NFPA מראים כי שריפות רבות פורצות למרות התקנת מערכות כיבוי אקטיביות, בעיקר בשל תחזוקה לקויה או תקלות תפעוליות. מיגון פסיבי נכון יכול להוות את ההבדל בין שריפה מוכלת לאסון.

מדוע טעויות במיגון אש פסיבי כה מסוכנות?

מערכות מיגון אש פסיביות משולבות במבנה הפיזי של הבניין ופועלות באופן אוטומטי ברגע שמתחילה שריפה. כאשר קיר אש, דלת אש או איטום חדירה אינם מתפקדים כראוי, האש והעשן מתפשטים במהירות לחלקים אחרים במבנה. זמן הפינוי מתקצר דרמטית, וסיכויי ההישרדות של השוהים במבנה יורדים. בחקירת שריפת מגדל גרנפל בלונדון נמצא כי 106 מתוך 120 דלתות האש במבנה לא עמדו בתקן, והתוצאה הייתה קטסטרופלית. הבנת השגיאות הנפוצות ודרכי המניעה שלהן היא חובה עבור כל מתכנן, קבלן ובעל נכס.

איטום לקוי של חדירות במחיצות אש

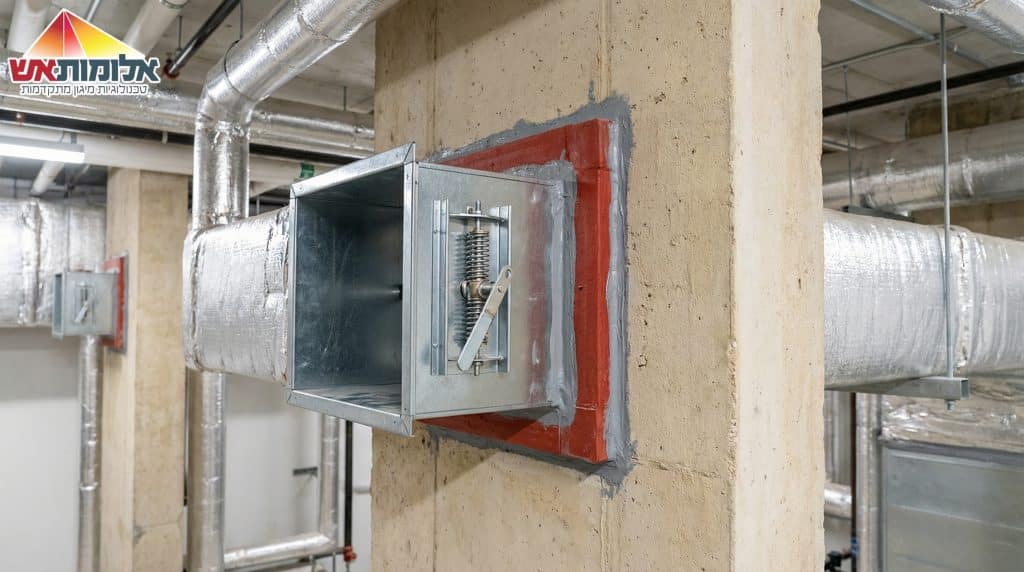

איטום לקוי של פתחים שנוצרו עבור צנרת, כבלים ותעלות מיזוג אוויר מהווה את אחת הבעיות השכיחות ביותר בפרויקטי בנייה. כאשר מערכות מכניות וחשמליות חודרות דרך קירות ורצפות עמידי אש, נוצרים פתחים שחייבים להיאטם בחומרים מאושרים ובהתאם להנחיות היצרן המדויקות.

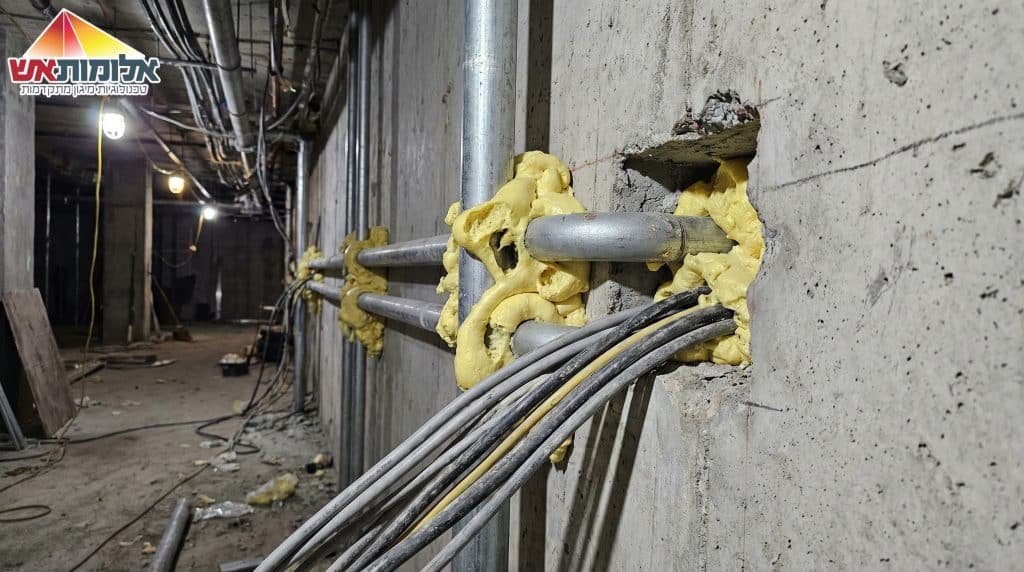

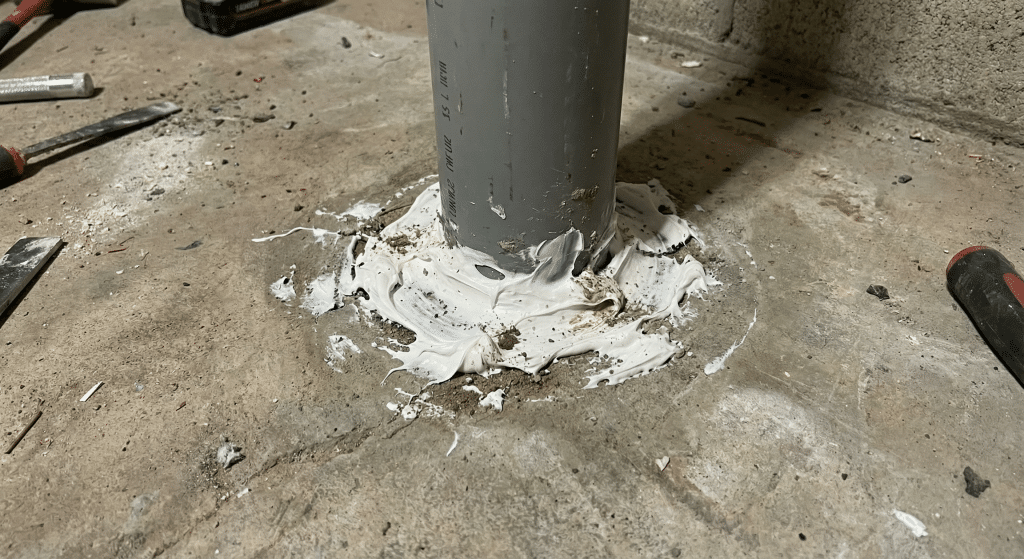

בעיית השימוש בקצף פוליאוריטן

שימוש בקצף פוליאוריטן רגיל לאיטום חדירות הוא טעות נפוצה במיוחד. רשויות הבנייה בבריטניה הוציאו אזהרות נגד השימוש בו לאיטום חדירות אש. הבעיה המרכזית היא שקצף זה מתכווץ בחום ויוצר פערים דרכם חודרים אש ועשן. גם כאשר משתמשים בקצף מדורג לאש, הוא מאושר רק לסדקים צרים ולא לאיטום חדירות גדולות.

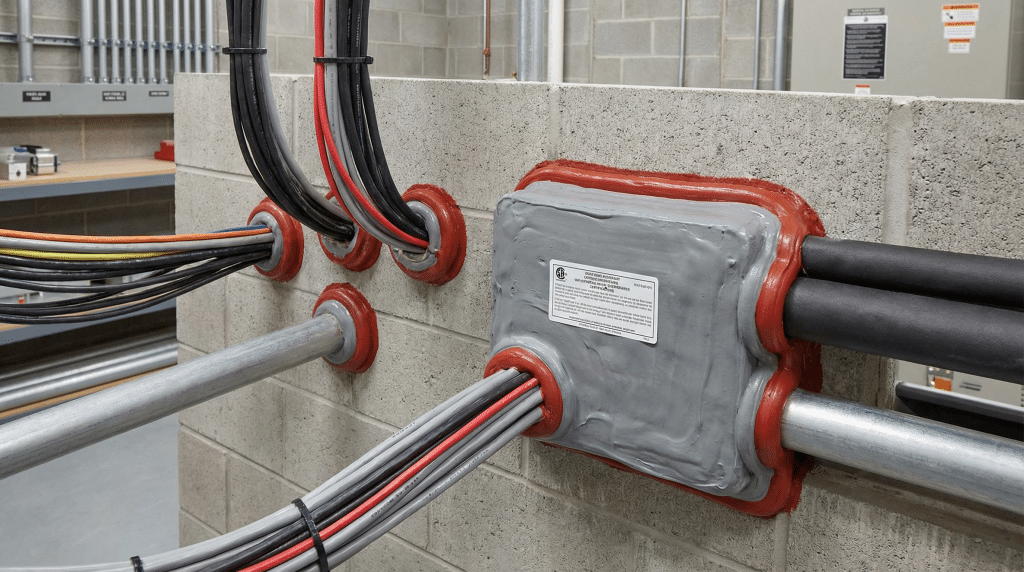

אי התאמה בין חומר האיטום לסוג החדירה

כל מוצר איטום אש מפותח ונבדק עבור סוג ספציפי של חדירה. שימוש במוצר שאושר לצנרת פלסטיק עבור צנרת מתכת עלול לפגוע לחלוטין ביעילות האיטום. התקן הישראלי ת”י 931 מגדיר דרישות ברורות לאיטום מעברי אש, וכל סטייה מהנחיות היצרן מבטלת את ההסמכה של המערכת. פרויקטים מורכבים דורשים שיתוף פעולה הדוק בין מתכנני המערכות המכניות לבין יועצי בטיחות האש כבר בשלבי התכנון הראשונים.

התקנה שגויה של דלתות אש

דלתות אש מהוות רכיב קריטי במערך חלוקת המבנה לאגפי אש, אך איכות ההתקנה שלהן לעיתים קרובות לקויה. סקר של ארגון FDIS בבריטניה מצא כי למעלה מ-61% מדלתות האש שנבדקו היו חסרות רצועות תפיחה או שהרצועות הותקנו בצורה שגויה.

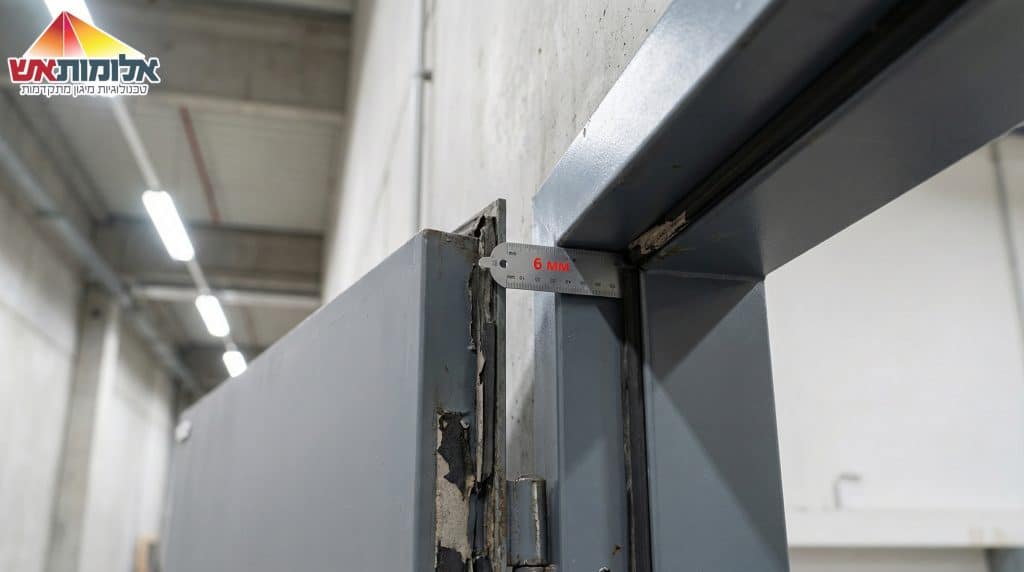

פערים לא תקניים בין הדלת למשקוף

הפער בין דלת האש למשקוף חייב להיות אחיד ולעמוד בדרישות היצרן, בדרך כלל עד 3 מילימטר. פערים גדולים מדי מאפשרים לעשן ואש לחדור, ומונעים מרצועות התפיחה לבצע את תפקידן. פערים קטנים מדי עלולים לגרום לדלת להיתקע ולא להיסגר כראוי. בדיקת הפערים צריכה להתבצע הן בעת ההתקנה והן במסגרת בדיקות תחזוקה שנתיות.

שימוש באביזרים שאינם מדורגים לאש

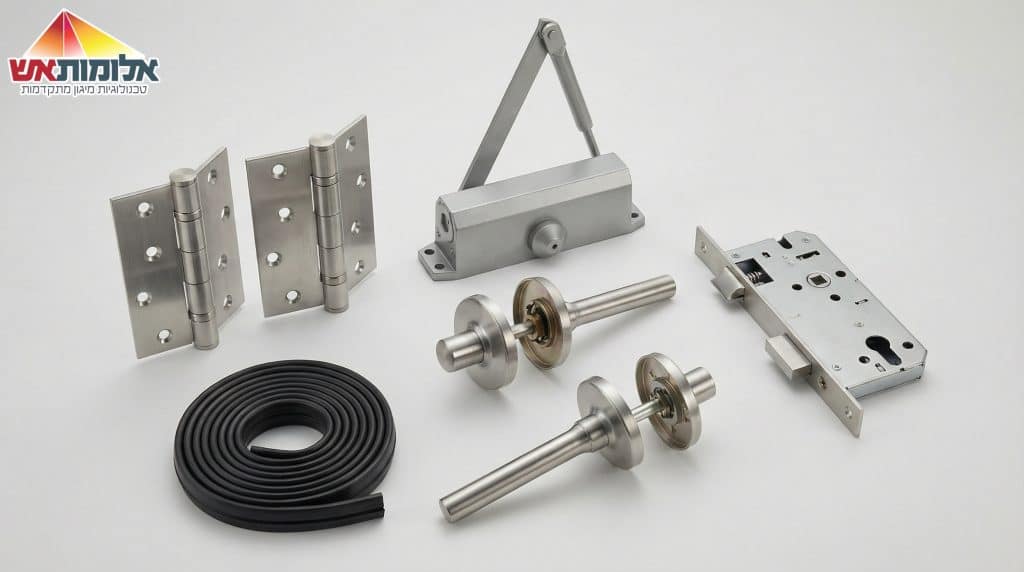

כל רכיב בדלת אש, כולל צירים, מנגנון סגירה עצמית, ידיות ומנעולים, חייב להיות מדורג לאש ומאושר לשימוש עם אותו דגם דלת. החלפת רכיב מקורי ברכיב לא מאושר, גם אם נראה זהה, עלולה לפגוע בדירוג האש של הדלת כולה. תקן NFPA 80 מחייב בדיקה שנתית של כל רכיבי דלתות האש במבנה.

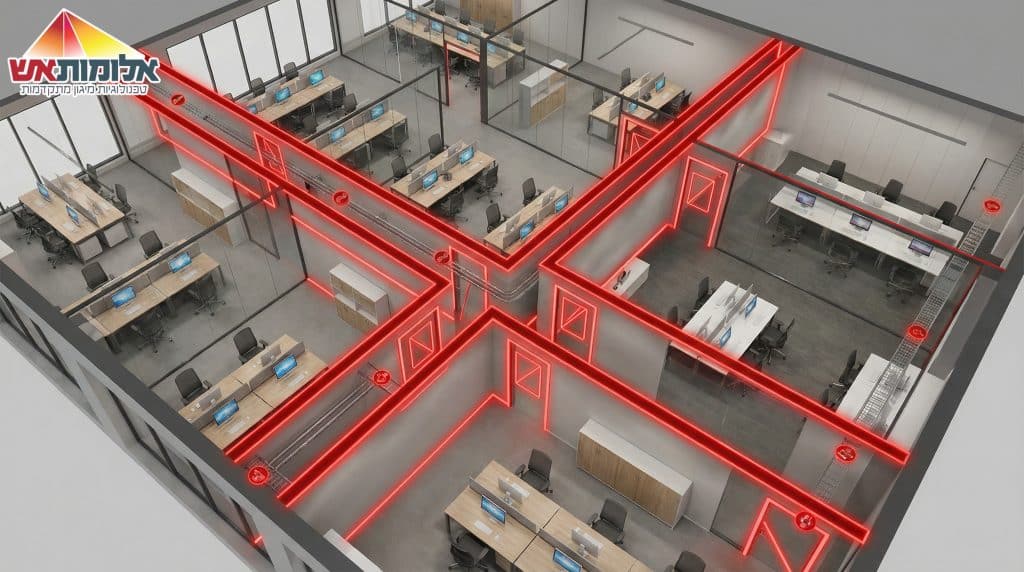

חלוקה לקויה של המבנה לאגפי אש

תכנון נכון של אגפי אש מהווה את הבסיס לאסטרטגיית מיגון אש פסיבי יעילה. חלוקה לקויה מאפשרת לאש להתפשט במהירות לאזורים נרחבים במבנה, מקצרת את זמן הפינוי ומגדילה את הסיכון לנפגעים.

חישוב שגוי של גודל אגפי האש

גודל אגף האש המרבי נקבע לפי סוג המבנה, ייעודו ורמת הסיכון. חריגה מהשטח המותר מבלי להוסיף מחסומי אש מתאימים מהווה הפרה של תקנות הבנייה ומסכנת את השוהים במבנה. בבניינים רבי קומות, כל קומה בדרך כלל מהווה אגף אש נפרד, אך ישנם מקרים בהם נדרשת חלוקה פנימית נוספת.

התעלמות ממעברים אנכיים

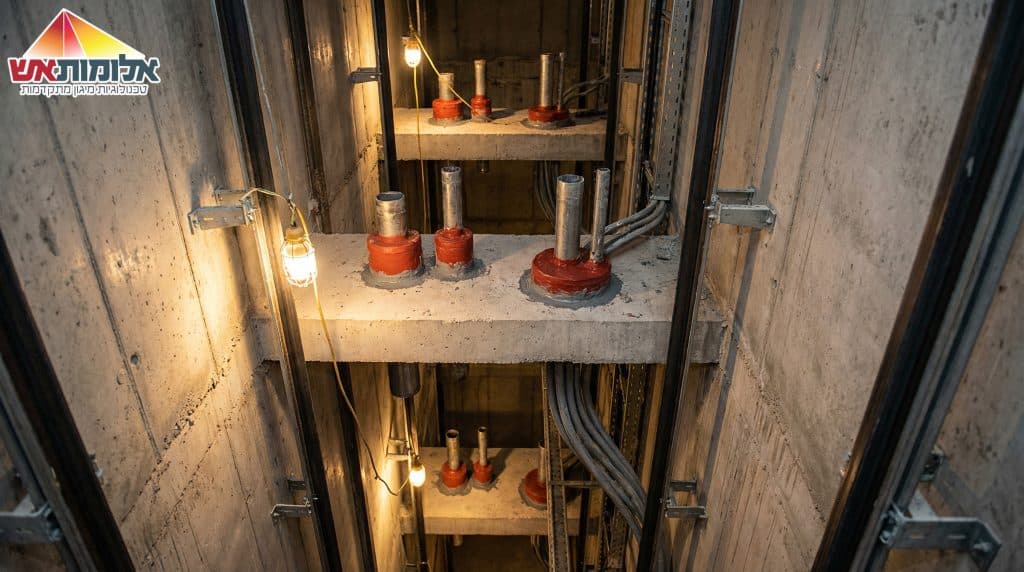

פירים אנכיים כמו חדרי מדרגות, פירי מעליות ופירי אינסטלציה מהווים נתיבים פוטנציאליים להתפשטות אש ועשן בין קומות. אי איטום תקני של פירים אלו יוצר מה שמכונה “אפקט הארובה”, בו אש ועשן נשאבים כלפי מעלה ומתפשטים במהירות לקומות העליונות. תקנות התכנון והבנייה בישראל מחייבות הגנה מיוחדת על מעברים אנכיים אלו.

ליקויים בהגנה על שלד פלדה

פלדה מאבדת כמחצית מחוזקה בטמפרטורות של כ-550 מעלות צלזיוס, טמפרטורה שמושגת תוך דקות ספורות בשריפה. הגנה על שלד המבנה מפני חום היא קריטית למניעת קריסה מבנית.

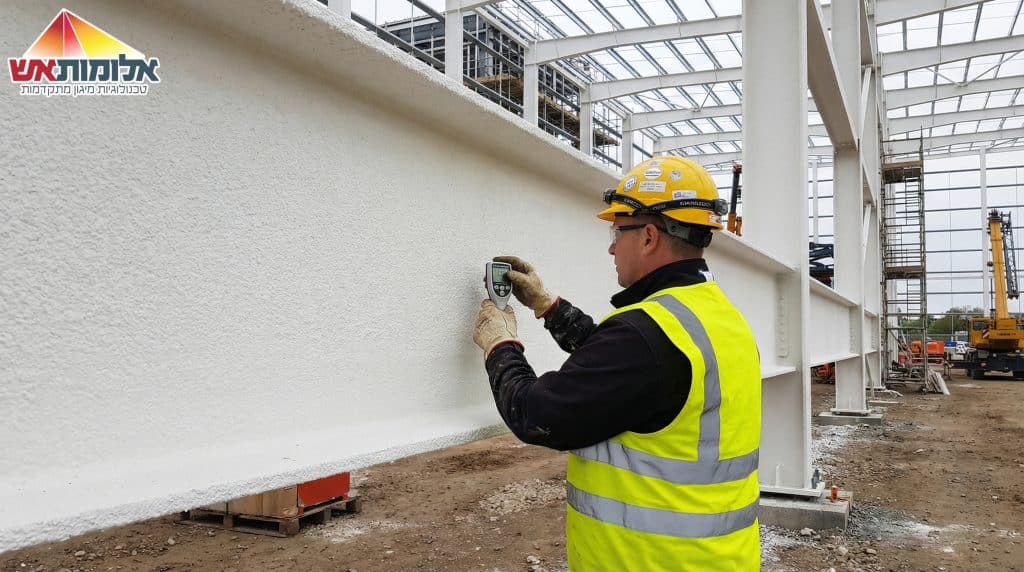

עובי לא מספיק של ציפוי תופח

ציפויים תופחים מהווים פתרון פופולרי להגנה על פלדה מפני אש. עובי הציפוי הנדרש נקבע לפי מקדם החתך של אלמנט הפלדה ודירוג האש הנדרש. מריחת ציפוי דק מדי לא תספק את ההגנה הנדרשת, בעוד שציפוי עבה מדי עלול להיסדק או לשקוע. לפי מחקר שפורסם ב-ScienceDirect, כשלים בציפויים תופחים נובעים לעיתים קרובות מהכנת משטח לקויה או תנאי יישום לא מתאימים.

אי התאמה בין הפריימר לציפוי

שימוש בפריימר שאינו תואם לציפוי התופח עלול לגרום לסדיקה, התקלפות או כשל בהתפחות בעת שריפה. חובה להשתמש אך ורק בפריימרים המאושרים על ידי יצרן הציפוי התופח, ולעקוב בקפדנות אחר הנחיות היישום לגבי זמני ייבוש בין השכבות.

היעדר תיעוד ומעקב

אחת הבעיות החמורות ביותר שמתגלות בביקורות בטיחות אש היא היעדר תיעוד מסודר של מערכות מיגון האש הפסיביות שהותקנו במבנה.

חוסר יכולת להוכיח עמידה בתקן

ללא תיעוד מפורט של המוצרים שהותקנו, מיקומם ושיטת ההתקנה, קשה עד בלתי אפשרי להוכיח עמידה בדרישות התקן. בעת ביקורת של רשות הכבאות או חברת הביטוח, היעדר תיעוד עלול להוביל לדרישה לפירוק ובדיקה של מערכות קיימות או אף לסירוב להנפיק אישור אכלוס.

קושי בביצוע תחזוקה נכונה

תחזוקה יעילה של מערכות מיגון אש פסיביות מחייבת ידע מדויק לגבי סוג המוצרים שהותקנו ומיקומם. ללא מידע זה, קשה לזהות בעיות ולבצע תיקונים בצורה שתשמור על דירוג האש המקורי. מומלץ לנהל רישום דיגיטלי הכולל תמונות, דוחות בדיקה ומפרטי מוצרים לכל התקנה.

שילוב מוצרים מיצרנים שונים ללא אישור

מערכות מיגון אש פסיביות נבדקות ומאושרות כמערכות שלמות. שילוב רכיבים מיצרנים שונים ללא אישור ספציפי עלול לבטל את דירוג האש של המערכת כולה.

הסיכון בהחלפות שטח

לחצי לוחות זמנים ותקציב מובילים לעיתים להחלפת מוצרים מאושרים במוצרים חלופיים זולים יותר או זמינים יותר. גם אם המוצר החלופי נראה דומה ובעל דירוג אש זהה, השילוב שלו עם רכיבים אחרים במערכת לא נבדק ולכן אינו מאושר. כל החלפה כזו חייבת לקבל אישור מהנדסי מראש.

התעלמות מעדכוני תקנים ותקנות

תקנות בטיחות האש מתעדכנות באופן שוטף בעקבות לקחים משריפות ומחקר חדש. הסתמכות על ידע ישן או מפרטים מפרויקטים קודמים עלולה להוביל לאי עמידה בדרישות העדכניות.

החשיבות של ייעוץ מקצועי עדכני

תקנות התכנון והבנייה בישראל עודכנו משמעותית בשנים האחרונות בכל הנוגע לדרישות מיגון אש פסיבי. עבודה עם יועץ בטיחות אש המכיר את הדרישות העדכניות ביותר היא הכרחית. יש להקפיד על התייעצות עם הרשויות המקומיות ורשות הכבאות בשלבים מוקדמים של התכנון.

עיכוב שילוב יועץ בטיחות אש בתכנון

אחת הטעויות היקרות ביותר היא המתנה לשלבים מתקדמים של התכנון לפני שילוב יועץ בטיחות אש בצוות.

ההשלכות של תכנון מאוחר

כאשר אסטרטגיית בטיחות האש מתוכננת רק לאחר שהתכנון האדריכלי והמכני כבר נעולים, הפתרונות הנדרשים עלולים להיות יקרים יותר, פחות אסתטיים ולפעמים אף בלתי מעשיים. שילוב מוקדם של יועץ בטיחות אש מאפשר התאמה של התכנון לדרישות הבטיחות מלכתחילה, חיסכון בעלויות ותוצאה טובה יותר מכל הבחינות. ארגון British Constructional Steelwork Association ממליץ על שילוב תכנון הגנת אש כבר בשלב RIBA 2-3 של הפרויקט.

הזנחת בדיקות ותחזוקה שוטפת

מערכות מיגון אש פסיביות אינן “התקן ושכח”. שינויים במבנה, בלאי טבעי ונזק מקרי יכולים לפגוע ביעילות המערכות לאורך זמן.

תדירות הבדיקות הנדרשת

דלתות אש צריכות לעבור בדיקה ויזואלית לפחות אחת לשנה, ובמבנים עם תנועה רבה כמו בתי מלון ובנייני משרדים, מומלץ לבדוק אחת לחצי שנה. מערכות איטום חדירות צריכות להיבדק בכל פעם שמתבצעת עבודה על מערכות הצנרת או החשמל באזור. ציפויים תופחים דורשים בדיקה תקופתית לגילוי סדקים, התקלפות או נזק מכני.

כיצד בוחרים מומחה לבדיקת מערכות מיגון אש פסיביות?

בחירת הגורם הנכון לביצוע בדיקות תקופתיות היא קריטית. יש לוודא שהבודק מחזיק בהסמכה רלוונטית ממכון התקנים או מגוף מוכר אחר. בקשו לראות דוגמאות של דוחות בדיקה קודמים ווודאו שהם מפורטים ומקצועיים. בדקו שהבודק מכיר את התקנים הישראליים הרלוונטיים כמו ת”י 1212 לדלתות אש וות”י 931 לאיטום מעברי אש.

האם מבנה קיים יכול לעבור שדרוג מיגון אש פסיבי?

שדרוג מערכות מיגון אש פסיביות במבנים קיימים הוא אפשרי ולעיתים קרובות הכרחי, במיוחד במבנים ישנים או כאלה שעברו שינויי ייעוד.

מהם המקרים שמחייבים שדרוג?

שינוי ייעוד המבנה, כמו הסבת מבנה משרדים למגורים, דורש לעיתים עמידה בדרישות בטיחות אש מחמירות יותר. הוספת קומות או הרחבת שטח המבנה עשויה לדרוש עדכון של אסטרטגיית חלוקת אגפי האש. גילוי ליקויים בביקורת בטיחות מחייב תיקון ושדרוג. תהליך השדרוג מתחיל בסקר מקיף של המצב הקיים, ולאחריו מוכנה תוכנית עבודה מפורטת בשיתוף יועץ בטיחות אש מוסמך.

מה ההבדל בין מיגון אש פסיבי לאקטיבי וכיצד הם משלימים זה את זה?

מיגון אש אקטיבי כולל מערכות שפועלות בתגובה לאירוע אש, כמו ספרינקלרים, גלאי עשן ומערכות כיבוי אוטומטיות. מיגון פסיבי לעומת זאת משולב במבנה עצמו ופועל ללא צורך בהפעלה. שתי המערכות הכרחיות ומשלימות זו את זו. המיגון האקטיבי מזהה ומכבה את האש, בעוד המיגון הפסיבי מגביל את התפשטותה ומאפשר פינוי בטוח. מבנה שמסתמך רק על מערכות אקטיביות חשוף לסיכון במקרה של כשל טכני או תחזוקה לקויה.

לסיכום – האם המבנה שלכם מוגן כראוי מפני אש?
